什么叫共模信號
共模信號是作用于差分放大器或儀表放大器同相輸入的同一信號。例如，一對平衡噪聲電壓引入兩個平衡端子。另一個例子是施加在平衡線上的直流電壓（例如，由信號源和接收器之間的接地電位差引起的直流電平）。對于理想的差分放大器，由于同一輸入分量被差分輸入（同相和同相）抵消，共模信號輸出可以完全消除。測量這一特性的參數稱為CMRR或CMRR。
共模信號產生的原因

共模干擾是信號對地面的電位差。它主要是由電力線引起的共態電壓（在同一方向）疊加、地電位差、信號線上的電磁輻射所形成。常見模式電壓有時很大，尤其是隔離性能較差的發電室。發射機輸出信號的共模電壓較高，共模電壓可達130v以上。通過非對稱電路將差模電壓轉換為差模電壓直接影響到測量和控制信號，導致元件損壞（這是某些系統i/o模塊損壞率高的主要原因）。這種共模干涉可以是直流干涉，也可以是交流干涉。差模干擾是指作用于信號兩極的干擾電壓。它主要是由信號與電壓之間的空間電磁場耦合引起的不平衡電路轉換共模干擾。它直接疊加在信號上，直接影響測量和控制精度。..

共模信號主權

共模信號抑制電路用于抑制在兩個導體中以同一相位傳輸?shù)?a href="http://zazhongwang.cn" target="_blank">共模信號。本實用新型的特點是，第一繞組插入到指定的第一位置的導線上，第二繞組插入與第一位置對應的第二位置的另一電線上，第一繞組耦合到第一繞組以抑制共模信號。第三繞組耦合到第一繞組和第二繞組，使第一繞組和第二繞組之間產生互感。反向信號傳輸裝置連接到[第三繞組并連接到與第一位置不同的第三位置的電線，然后與對應于第三位置和第二位置的第四位置的另一導體]發送用于抑制共模信號的逆信號、共模信號的產生源，以及當?shù)谝晃恢门c第三位置和第四位置之間的位置與第三和第四位置之間的位置更接近第三和第四位置，而不是第一和第二位置時，用于抑制共模信號的反向信號。
反相信號傳輸裝置檢測共模信號并將從檢測到的共模信號反相的反相信號提供給第三繞組，第三繞組通過第一繞組和第二繞組。 [反向信號被注入到上述兩條線中，并且共模信號的源位于第一位置和第三位置之間的位置以及除第二位置和第四位置之間的位置之外的位置]。當?shù)谌偷谒奈恢酶拷谝缓偷诙恢玫奈恢脮r(shí)，繞組檢測共模信號，并且反相信號發送裝置反轉由第三繞組檢測的共模信號。將上述反相信號注入上述兩根導線中。

共模和差模的區別

1。共模干擾和差模干擾
有兩種形式的電壓電流通過導線傳輸。我們稱這個為“公共模型”和“微分模型”。設備的電源線、電話等，以及與其他設備或外圍設備交換的通信線路，至少有兩條電線，用于向線路和從線路傳輸電力或信號。但除了這兩根導線外，通常還有第三根導體，即“地線”。干擾電壓和電流有兩種：一種是用兩根導線作為往返線路；另一種是用兩根導線制造道路，還有陸上線路制造環路傳輸。前者稱為“微分模型”，后者稱為“共通模型”。對于差動放大器，如果大小或方向不相等，則雙向輸入干擾信號為差動干擾信號。
通常，我們使用兩根導線、一根火線（L）、一條零線（N）、一條零線作為三相電氣設備的中線，一條接地線稱為接地。零線與地線之間的干擾稱為差模干擾，火線與地線之間的干擾稱為共模干擾。認為接地與零線之間沒有電壓，或者零線上沒有電壓，不能驅動電器。因此，零線和地線之間沒有干擾。
2，共模殘壓和共模殘壓

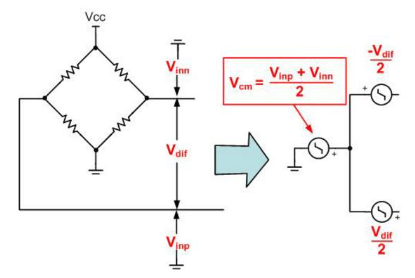

共模電壓：每根導線與指定參考點（通常為接地或機架）之間的平均相量電壓。或在電壓表的兩個測量端子和規定的公共端子之間同時增加的輸入電壓的一部分。

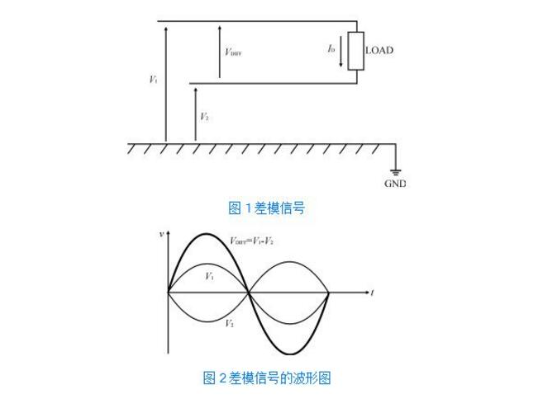

差壓：在一組特定的帶電導體中，任何兩個帶電導體之間的電壓。差模電壓也稱為對稱電壓。
在指定波形下，標稱放電電流沖擊氧化鋅閥盤，在閥板兩端測量的峰值電壓稱為剩余電壓。剩余電壓與電壓敏感電壓之比及剩余電壓之比。雷擊時，雷電會在輸入輸出電力線上產生瞬時高壓、大電流，影響用戶設備的穩定運行，造成設備損壞。避雷器按接線方式可分為共模接線法和差動接線法：避雷器連接在相線路之間或相線與零線之間，稱為差動方式接線法，即所謂的橫向保護。避雷器連接在相線和地線之間或零線和地線之間，稱為共模連接法，稱為縱向保護。
3.共模信號和差模信號
共模信號是差分放大器的術語。當放大器電路只有一個輸入時，沒有共模信號的概念。
所述差動放大器具有性能均勻、相位相反的兩個信號通道。例如，傳感器信號從遠處返回到差動放大器。兩條信號線經歷相同的干擾環境。然后干擾信號將同時進入兩個通道。正負輸入兩邊同時裝載的信號是共模信號，而差動放大器最重要的特性是不放大共模信號，y：ui=（ui+）-（ui-），可以看出，常用模式信號不進入放大器。傳感器本身的有效信號輸出是反向的，而差動放大器可以被有效放大，即：ui=（ui+）-（ui-），（ui-）信號本身是負的，負的正的，ui=2*（ui+）=2*（ui-）。

4.共模干擾和差分模式干擾

通過導線的電壓和電流有兩種變化。我們稱之為“共?！焙汀安钅！?。設備的電力線，電話的通信線等，以及與其他設備或外圍設備交換的通信線路具有至少兩條線路，并且這兩條線路作為往返線路傳輸電力或信號。但是在兩根導線外面通常有第三根導線，這就是“接地”。有兩種類型的干擾電壓和電流：一種是兩條線分別作為往返線傳輸;另一種是兩條線用作路徑，地線用于返回路徑傳輸。前者稱為“差模”，后者稱為“共模”。
共模干擾（CMI）是信號線與地面之間傳輸?shù)囊环N不對稱干擾。消除共模干擾的方法包括：
（一）使用屏蔽雙絞線有效接地的
（2）當電場較大時，應考慮鍍鋅管的屏蔽。
（3）接線時遠離高壓線。不要將高壓電源線和信號線捆綁在一起。
（4）不要與電鎖共用電源。
（五）使用線性穩定電壓或優質開關電源（瓦楞干擾小于50mv）
