貼片功率電感不同形式的特點

1、疊層片式電感器的特點：

從空間上講疊層片式電感的體積?。挥欣陔娐返男⌒突?；且磁路封閉，不會干擾周圍的其他元器件；同時疊層片式電感器自身也不會受到臨近的元器件所干擾；有利于元器件的高密度安裝；一體化結構；大大縮小了空間體積。 并且疊層電感器的可靠性較高；高溫耐熱性能強；可焊性良好；形狀體積規則；可有利于自動化生產安裝機器設備；疊層片式電感器具有良好的磁屏蔽性、燒結密度高、機械端面強度好；不足的是合格率低、成本高、電感量小、Q值較低。

2、陶瓷體貼片繞線電感特點：

它的特點是電感量范圍廣，電感量精度高，損耗小(即Q大)，容許電流大、制作工藝?yán)^承性強、簡單、成本低等。不足之處是在進一步小型化方 面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中應用較為廣泛。

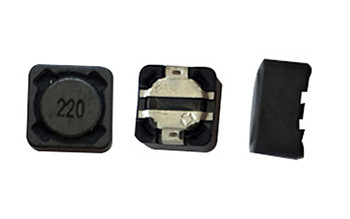

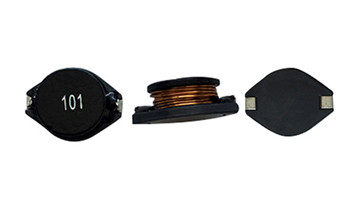

3、貼裝功率電感器特點：

特點是在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。用作功率處理的微型磁性元件。平底表面適合表面貼裝；優異的端面強度及良好之焊錫性；具有較高Q值，低阻抗之特點；且屏蔽磁罩保護漏磁率降至最低保證了最佳的效果，由于貼裝功率電感在電路中可實現低直電阻，耐大電流之特點；所以應用特貼廣泛應用于數碼產品、PDA、筆記本電腦、移動電話、網絡通信、顯卡、液晶背光源、電源模塊、汽車電子、安防產品、辦公自動化、家庭電器、對講機、電子玩具、運動器材及醫療儀器等。表面貼裝高功率電感具有小型化，高品質，高能量?jī)?chǔ)存和低電阻之特性。主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，應用于DC-DC轉換。可提供卷軸包裝適用于表面自動貼裝。

4、大電流功率電感器平底表面適合表面貼裝。優異的端面強度良好之焊錫性。具有較高Q值，低阻抗之特點。低漏磁，低直電阻，耐大電流之特點?？商峁┚帋Оb，便于自動化裝配在1MHz下的單位體積電感量比其它片式電感器大、體積小、容易安裝在基片上。產品廣泛應用于數碼產品、PDA、筆記本電腦、移動電話、網絡通信、顯卡、液晶背光源、電源模塊、汽車電子、安防產品、辦公自動化、家庭電器、對講機、電子玩具、運動器材及醫療儀器等。
